DescripciónDetalle
(1)、Rendimiento principal
1 、Características

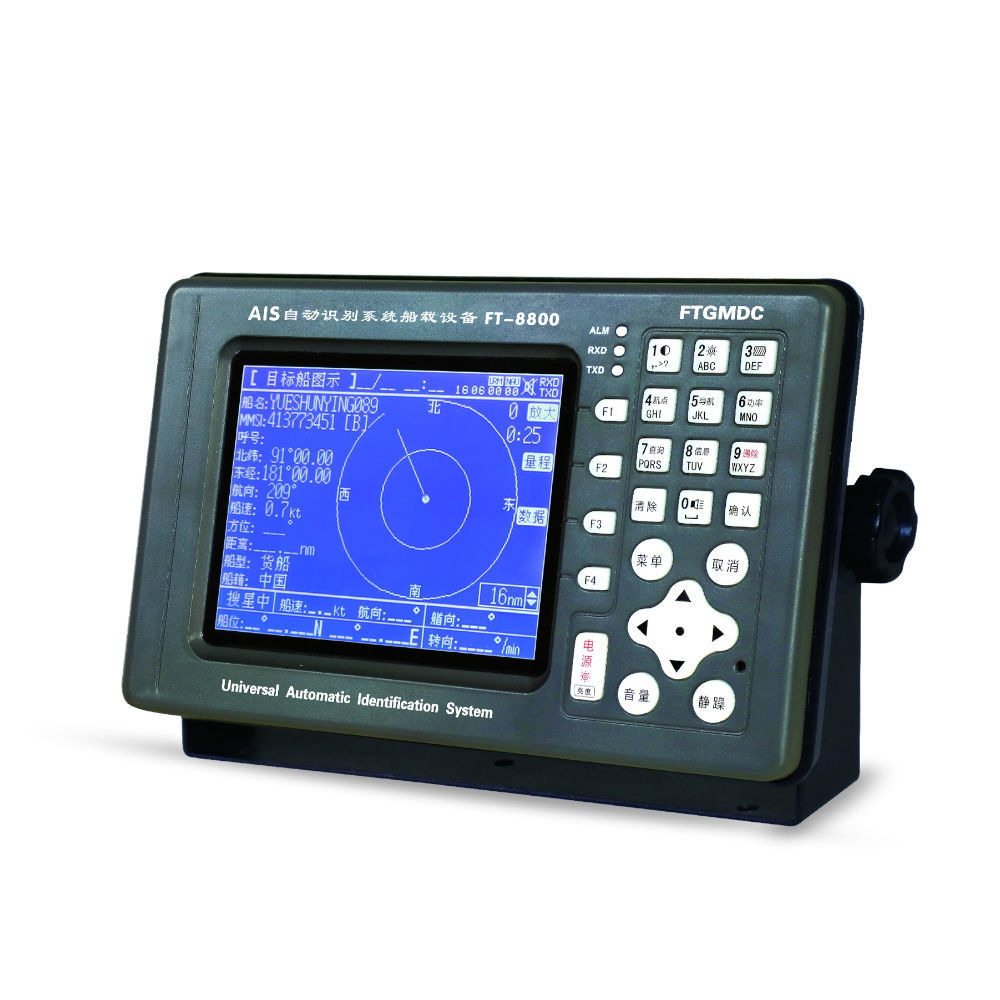

FT-8800 es un equipo AIS de hueso de barco universal, intercambio de información de datos de navegación y barco con
otros barcos y estaciones costeras
Este dispositivo cumple con los requisitos de la norma A.694 (17), IEC62287-1 2006-03.
FT-8800 consta de unidad de control de pantalla, antena VHF y antena GPS y accesorios relacionados
La unidad transceptora consta de 1 transmisor VHF, 2 receptores TDMA,
un receptor DSC de canal 70, una interfaz, un procesador de comunicación, un receptor GPS incorporado.
2 、Información principal
AIS proporcionó intercambio automático de información de navegación con otro barco o estación costera para garantizar
la seguridad de la navegación.
1) Datos estáticos
Indicativo de llamada y nombre del barco
MMSI (ID de 9 dígitos)
Número IMO (si lo hay)
Eslora y manga
Tipo de barco
Ubicación de la posición de la antena GPS en el barco
2) Datos dinámicos
Posición del barco
UTC (tiempo universal coordinado)
COG (rumbo sobre tierra)
SOG (velocidad sobre tierra)
Rumbo
Estado de navegación (datos de entrada manual / código)
Velocidad de giro (si lo hay)
3) Datos de viaje
Calado
Carga peligrosa
Destino y ETA
4) Información de mensaje corto relacionada con la seguridad
(2) 、Funciones principales
1 、Función del sistema de identificación automática (AIS)
Datos estáticos, dinámicos y de viaje del barco propio, enviar, recibir y mostrar información
Los datos estáticos incluyen: n.º MMSI, nombre del barco, indicativo de llamada, número IMO, tipo de barco, tamaño del barco, posición de la antena GPS, bandera, etc.;
Los datos dinámicos incluyen: latitud y longitud, velocidad, rumbo, velocidad de giro, estado de navegación y hora;
Información de navegación que incluye: calado, tipo de carga peligrosa, puerto de destino y hora estimada de llegada
Mensaje para enviar, recibir y mostrar (incluida la información en chino)
2 、Función de alarma de aproximación del barco objetivo
Ajuste de la distancia a la que se acerca el objetivo al barco propio,
Acercándose al barco propio, parpadeo del LED y aviso de alarma visual
Acercándose al barco propio Consejos de transmisión de voz (se pueden configurar de 0,1 a 6,0 nm)
Acercándose al barco propio Alerta de sonido de alarma de audio (se pueden configurar de 0,1 a 6,0 millas náuticas)
3 、Función de visualización de información del barco objetivo
Lista de espectáculos del barco objetivo (rango, acimut y 9 números de identificación)
El diagrama vectorial muestra el barco objetivo (selección de rango de 0,1 a 48 millas náuticas)
Ampliado para mostrar la información de datos del barco objetivo
Para obtener información de datos del barco objetivo en detalle
4 、Función de navegación GPS
Visualización de la posición, velocidad, rumbo, hora y fecha del barco;
Puntos de referencia almacenados con la llamada;
Visualización del puerto de destino y acimut, alcance, tiempo estimado de llegada
La llegada de la navegación al destino si el curso se desvía generará alarmas y consejos;
(3) 、Especificaciones técnicas
1 、Unidad principal:
Unidad de RF: 1 transmisor / 3 receptores
Rango de frecuencia: 156,025-162,025 MHz
Ancho de banda del canal: 25 KHz o 12,5 KHz
Tolerancia de frecuencia: ± 1000 Hz
Pantalla de visualización: FSTN122 (An) × 92 (Al) mm (6,0 pulgadas)
Fuente de alimentación: 12 V CC o 24 V CC
Temperatura de funcionamiento: -15 ℃ ~ +55 ℃
Dimensiones: 235 (An) * 145 (Al) * 70 (Pr) mm
2 、Sección del transmisor AIS
Potencia de salida: 2 W o 12,5 W cambiables
Espectro de modulación: <-25 dBw / <-60 dBw
Precisión de modulación: <3400 Hz (bit 0,1)
2400 Hz ± 480 Hz (bit 2,3)
2400 Hz ± 240 Hz (bit 4-199 o formato de 00001111 bit)
1740 Hz ± 175 Hz (formato de 0101 bits)
Tiempo de comparación de potencia: retardo de transmisión: 2083 us (transmisión normal un período de tiempo)
Aumentar el tiempo: ≤ 313 us
Disminuir el tiempo: ≤ 313 us
Tiempo de transmisión continua : ≤323333 us
Emisiones espurias: -36 dBm (9 KHz - 1 GHz)
-30 dBm （1GHz-4GHz）
3 、Sección del receptor AIS
Sensibilidad de referencia: -107dBm (tasa de error de paquete ≤ 20%)
Alta tolerancia de entrada: -77dBm (tasa de error de paquete ≤ 2%)
Interferencia co-canal: 10dB (tasa de error de paquete ≤ 20%)
Selectividad del canal adyacente: 70dB (tasa de error de paquete ≤ 20%)
Respuesta espuria a la interferencia: 70dB (tasa de error de paquete ≤ 20%)
Interferencia de respuesta de intermodulación: 65dB (tasa de error de paquete ≤ 20%)
